水冷管の水量を増やすとホントに放熱量が増えるのか?

2013-11-25

2013年11月18日 25日 メルマガ読者様用資料

このページは弊社月曜日無料配信「熱計算のヒント」読者様用の資料です。

(結果1)冷却管長さ変化による出口温度への影響

冷却水量、水温一定の下で配管出口温度を計算した結果です。

計算条件

冷却配管内径(mm):50
冷却配管肉厚(mm):5
冷却水量(L/min):2
冷却水入口温度(℃):30

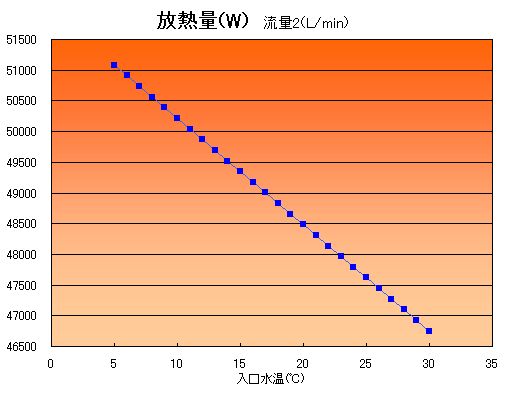

(結果2)冷却水温度変化による放熱量への影響

冷却水量、配管長さ一定の下で放熱量を計算した結果です。

計算条件

冷却配管内径(mm):50
冷却配管肉厚(mm):5
冷却水量(L/min):2
冷却配管長さ(m):1

(結果3)冷却水量変化による放熱量への影響

配管長さ、冷却水温一定の下で放熱量を計算した結果です。"

計算条件

冷却配管内径(mm):50
冷却配管肉厚(mm):5
冷却水入口温度(℃):30
冷却配管長さ(m):1

(結果4)冷却水量変化による熱伝達率への影響

冷却水温度、配管長さ一定の下で熱伝達率を計算した結果です。

計算条件

冷却配管内径(mm):50
冷却配管肉厚(mm):5
冷却水入口温度(℃):30
冷却配管長さ(m):1
